螺桿空壓機的功能及系統流程
作者：admin 發布日期：2019-10-22 10:31:26 關注次數：
次瀏覽
二維碼分享

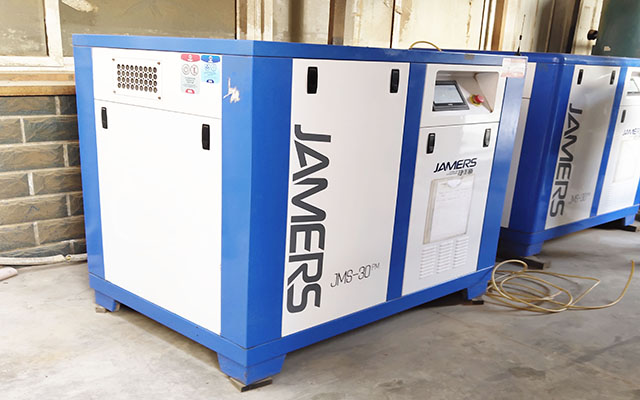

螺桿空壓機的空氣壓縮過濾流程
1、氣由空氣濾清器濾去塵埃之后，經由進氣閥進入主壓縮室壓縮,并與潤滑油混合。與油混合的壓縮空氣排至油氣桶后，再經由油細分離器、壓力維持閥及后冷卻器之后送入使用系統中
2、主氣源通路上各組件功能說明
A空氣濾清器
空氣濾清器為一干式紙質過濾器，過濾紙孔度約為5um左右。其主要功能是濾除空氣中的塵埃，避免螺桿轉子過早磨損，油過濾器和油細分離器過早阻塞，通常每工作500小時應取下清除其表面的塵埃。清除的方法是使用低壓空氣將塵埃由內向外吹除
B進氣閥
進氣閥為碟式進氣閥，主要是通過進氣閥內碟片的開啟和關閉來進行空重負荷的控制，有兩種控制方式,一種開關式，當壓力到達高限設定值，關閉進氣口，壓力降到低限設定值，重新打開進氣口全負荷工作另一種容調控制，進氣閥門的碟片微閉配合比例閥進行容調控制，適應外部用氣量，使壓力穩定在一定范圍內，壓力未到容調壓力，進氣閥門的碟片全開，此時壓縮機全負荷運轉
C油氣桶
油氣桶有油氣分離和儲油兩種功能，壓縮后的油氣混合物排至油氣桶，在油氣桶內旋轉可以分出大部分的潤滑油，有利于降低排氣溫度。油氣桶倒面裝有油位指示計桶上有一加油孔，供加油用,靜態潤滑油的油位應在油位計上限與下限之間，油氣桶下方裝有放油(水)球閥，應在每次運轉前略微打開球閥，以排除油氣桶內的凝結水一旦有油流出,迅速關閉。
D安全閥當油氣桶內氣體壓力比額定排氣壓力高出1倍時，安全閥即會自動起跳而泄壓，使壓力降至額定排氣壓力以下檢查安全閥的方法是在壓縮機滿載工作時，輕拉安全閥上的泄氣拉桿，若安全閥能向外排氣，則視為正常
E最小壓力閥
位于油氣桶上方油細分離器出口處，開啟壓力設定為045a左右小壓力閥主要有以下功能
1、起動時優先建立起潤滑油所需的循環壓力，確保機器的潤滑
2、油氣桶氣體壓力超過4MPa之后方行開啟，可降低流過油細分高器的空氣流速，除確保油細分離效果之外，并可保護油細分離器免因壓力差太大而受損。
3、至回功能:當停機后油氣桶內壓力下降時，防止管路壓縮空氣回流。
3、后冷卻器
由小壓力閥流出的壓縮空氣，通至后冷卻器。后冷卻器與油冷卻器制成一體,其結構相同，皆為板翹式冷卻風扇將冷空氣抽入，吹過后冷卻器翹板。冷卻后的壓縮空氣溫度一般在環境溫度+15℃以下。
